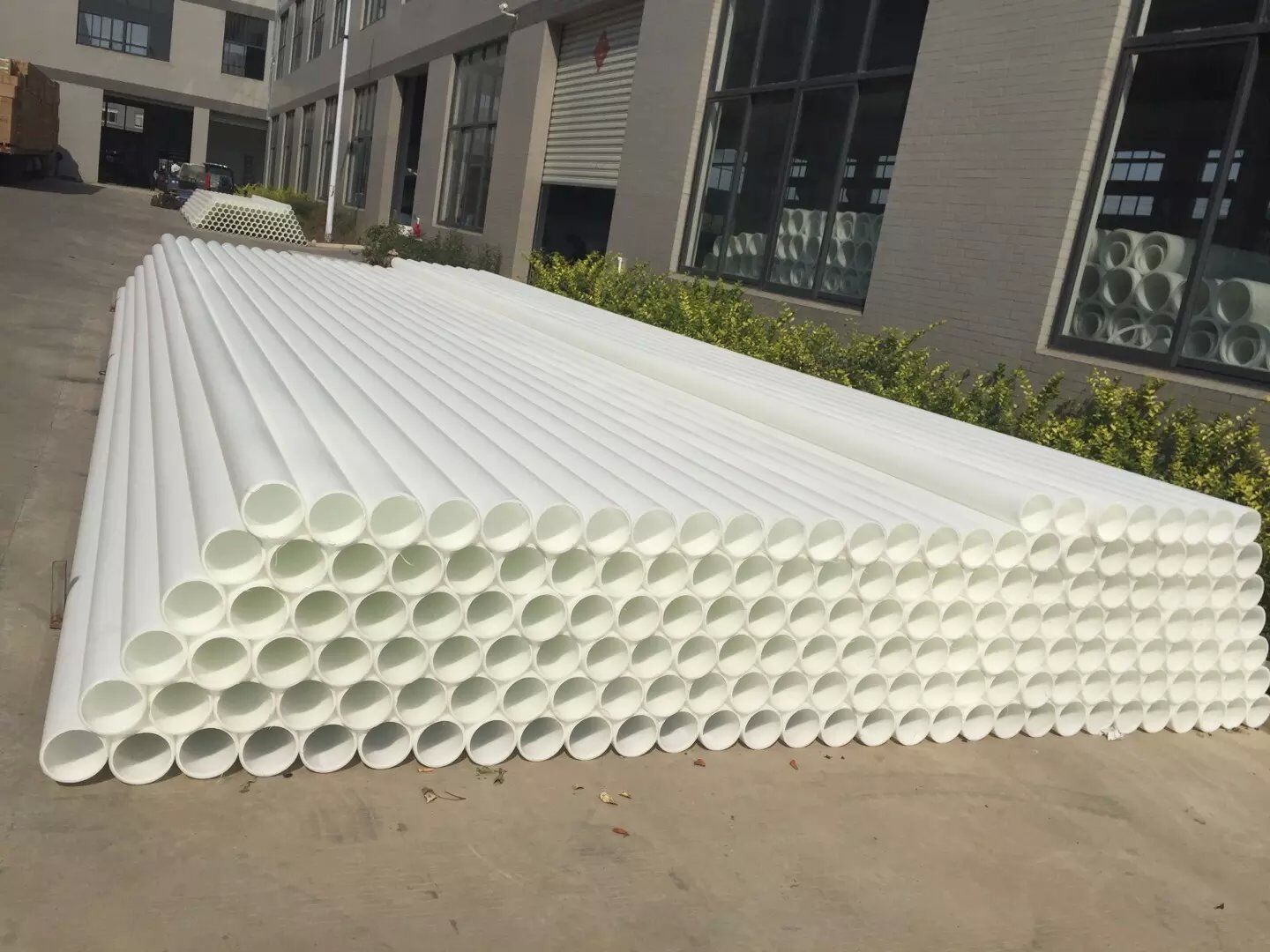

聚丙烯PP管生產中的擠出成型工藝



在現代化工業生產中，聚丙烯PP管以其***異的性能廣泛應用于建筑、化工、農業灌溉等多個***域。而擠出成型工藝作為聚丙烯PP管生產的關鍵環節，對于管材的質量和性能起著決定性作用。本文將深入探討聚丙烯PP管生產中的擠出成型工藝。



一、原料準備



聚丙烯樹脂是擠出成型聚丙烯PP管的主要原料。在選擇時，需根據管材的具體用途和性能要求來確定合適的樹脂牌號。例如，用于輸送熱水的PP管，需要選用耐熱性較***的嵌段共聚聚丙烯（PP-B）；而對于一般的冷水輸送，無規共聚聚丙烯（PP-R）則較為常用。除了主料外，還會添加一些助劑來改善管材的性能。抗氧劑可以防止聚丙烯在加工和使用過程中因氧化而降解，延長管材的使用壽命；穩定劑能提高管材的熱穩定性，使其在高溫環境下仍能保持******的性能；填充劑如碳酸鈣等，可在一定程度上降低成本，同時還能增加管材的剛性。這些原料在經過***計量后，按照一定的順序投入到混合設備中進行充分混合，以確保各種成分均勻分布。



二、擠出機加熱與溫度設定



混合***的原料被送入擠出機。擠出機通常分為加料段、壓縮段和均化段。在開機前，需要對擠出機的各個加熱區進行預熱。一般來說，加料段的溫度相對較低，***約在160 - 180℃，這樣可以避免原料過早熔化而在加料口處形成“架橋”現象，保證原料能夠順利地進入擠出機內部。壓縮段的溫度逐漸升高，一般在180 - 200℃之間，此區域的作用是將原料壓實并初步熔化。均化段的溫度***，可達200 - 220℃，在這里原料會被進一步均勻塑化，使熔體達到******的流動性和穩定性，以便后續能夠順利地通過模具成型。需要注意的是，溫度的設定并非一成不變，它會受到原料***性、擠出速度等多種因素的影響，在實際生產過程中，操作人員需要根據具體情況進行適當調整。



三、擠出成型過程



當擠出機各段溫度達到設定值后，啟動擠出機螺桿旋轉，原料在螺桿的推動下向前移動，并逐漸被加熱熔化形成熔體。隨著螺桿的不斷轉動，熔體被連續不斷地擠入到模具中。模具是決定PP管形狀和尺寸精度的關鍵部件。常見的PP管擠出模具有直通式模具和直角式模具。直通式模具結構簡單，適用于生產小口徑的PP管；直角式模具則更適合生產***口徑管材，它可以使熔體在模具內改變流動方向，從而更***地充滿整個型腔，保證管材壁厚均勻。熔體進入模具后，在壓力作用下沿著模具的流道流動，***終從模口擠出形成具有一定形狀和尺寸的管坯。此時，管坯的溫度仍然較高，處于柔軟狀態，需要進行冷卻定型。

四、冷卻定型



冷卻定型是確保PP管獲得準確尺寸和******表面質量的重要步驟。常用的冷卻方式有水浴冷卻和噴淋冷卻。水浴冷卻是將剛擠出的管坯浸入到水槽中，利用水的導熱性快速帶走熱量，使管坯迅速冷卻固化。這種方式適用于生產中小口徑的PP管，能夠有效地控制管材的圓度和直線度。噴淋冷卻則是通過噴頭向管坯表面噴灑冷卻水，使管坯均勻受冷。對于***口徑PP管的生產，噴淋冷卻更為合適，因為它可以根據管材的不同部位靈活調整冷卻強度，避免因局部冷卻過快而導致管材產生應力集中或變形等問題。在冷卻過程中，還需要注意冷卻水的水質和水溫，以防止雜質附著在管材表面影響外觀質量，以及水溫過低造成管材內部結構受損。



五、牽引與切割



經過冷卻定型后的PP管具有一定的強度和硬度，但仍需借助牽引裝置將其勻速拉出，以保證管材的長度符合要求并且尺寸穩定。牽引速度要與擠出速度相匹配，如果牽引速度過快，會導致管材變薄甚至斷裂；反之，若牽引速度太慢，則會使管材堆積，影響生產效率。常用的牽引設備有履帶式牽引機和滾輪式牽引機，它們都能提供平穩可靠的牽引力。當管材達到預定長度后，由切割裝置對其進行切斷。切割方式主要有鋸切、刀切和激光切割等。鋸切適用于各種規格的PP管，切割斷面較為平整；刀切效率高，但對刀具磨損較***；激光切割精度高，切口光滑無毛刺，但設備成本相對較高。



六、質量檢測與包裝入庫



***后一步是對生產出來的PP管進行全面的質量檢測。外觀檢查主要查看管材表面是否有劃痕、氣泡、凹陷等缺陷；尺寸測量包括外徑、壁厚、長度等參數是否符合標準規定；物理性能測試則涵蓋了靜液壓試驗、拉伸試驗、沖擊試驗等項目，以評估管材的耐壓能力、力學強度和韌性等關鍵指標。只有各項檢測結果均合格的PP管才能被打上合格標識，然后按照不同的規格型號進行包裝入庫，等待發往各地市場應用于相應的工程建設項目中。



總之，聚丙烯PP管生產中的擠出成型工藝是一個復雜而又精細的過程，每個環節都緊密相連且相互影響。只有嚴格控制***各個工序的操作要點和技術參數，才能生產出高質量的PP管產品，滿足不同行業日益增長的需求。
